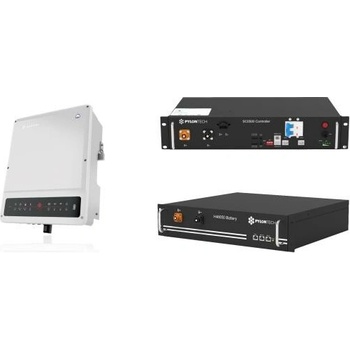

Pylontech H48050 9,6kWh GoodWe GW10K-ET PLUS+

Trojfázový hybridný striedač napätia GoodWe ET Plus+ 3f 10 kW je štandardne vybavený dvoma MPP trackermi, umožňuje pripojenie vysokonapäťových batérií.

Menič je odolný voči výpadku distribučnej siete a poskytuje teda dokonalú zálohu pre rodinný dom aj firmu. Ponúka 2 samostatné výstupy.

Na prvý výstup sa pripojí fáza rodinného domu a na druhý výstup sa pripájajú zálohované spotrebiče, ktoré majú fungovať aj v prípade výpadku distribučnej siete. Kým je menič pripojený k sieti, dodáva do oboch výstupov. V prípade výpadku distribučnej siete dodáva iba do druhého výstupu. Prechod do záložného režimu sa deje v rámci milisekúnd. Ide teda o UPS (Uninterupted Power Supply) Samozrejmosťou je bezplatný monitorovací systém elektrárne (výkon FVE a stav batérií) pomocou Wi-Fi. Menič je možné nastaviť ako bezpretokový. Batérie je možné nabíjať z AC strany (zo siete distribútora). Striedač je schopný pracovať aj bez pripojených batérií.

VSTUPNÉ PARAMETRE Z FV

• Max. vstupný výkon z FV: 13 000W
• Max. DC vstupné napätie: 1 000V
• Rozsah MPPT: 200 ~ 850V
• Rozsah MPPT pri plnom zaťažení: 240 ~ 850V
• Štartovacie napätie: 180V
• Menovité DC vstupné napätie: 650V
• Max. jednosmerný prúd: 12,5/12,5A
• Max. skratový prúd: 15,2 / 15,2A
• Počet MPPT regulátorov: 2
• Počet stringov na MPPT: 1/1

ŠPECIFIKÁCIA BATÉRIE

• Typ batérie: Li-Ion
• Rozsah napätia batérie: 180 ~ 550V
• Max. nabíjací prúd: 25A
• Max. vybíjací prúd: 25A
• Nabíjací systém pre Li-Ion: Auto-adaptačný s BMS

INFORMÁCIE O AC VÝSTUPE ( SIEŤ )

• Menovitý AC výkon do rozvodnej siete: 10 000VA
• Max. zdanlivý výstupný výkon do rozvodnej siete: 11 000VA
• Max. zdanlivý príkon z rozvodnej siete: 15 000VA
• Menovitý výstupné napätie: 400/380V, 3L/N/PE
• Menovitá výstupná frekvencia: 50 / 60Hz
• Max. prúdový výstup AC do rozvodnej siete: 16.5A
• Max. príkon AC z rozvodnej siete: 22.7A
• THDi: menej ako 3%
• Účinník: 0,8 kapacitný - 0,8 induktívny
• Pripojenie k sieti: Trojfázové

INFORMÁCIE O AC VÝSTUPE ( BACK-UP )

• Max. zdanlivý výstupný výkon: 10 000VA
• Špičkový zdanlivý výkon: 16 500VA, 60sec
• Max. výstupný porud: 16,5 A
• Menovitý výstupné napätie: 400 / 380V AC
• Menovitá výstupná frekvencia: 50 / 60Hz
• THDv: menej ako 3%

ÚČINNOSŤ

• Max. účinnosť: 98%
• EURO účinnosť: viac ako 97,5%
• Účinnosť prispôsobenia MPPT regulátoru: 97%

OCHRANA

• Ochrana proti FV prepólovaniu: Zabudovaná
• Ochrana proti ostrovnému režimu: Zabudovaná
• Jednotka pre monitorovanie únikového porudu: Zabudovaná
• Ochrana proti výstupnému preťaženiu: Zabudovaná
• Ochrana proti výstupným skratom: Zabudovaná
• Ochrana batériového vstupu: Zabudovaná
• Ochrana proti výstupnému prepätiu: Zabudovaná

VŠEOBECNÉ INFORMÁCIE

• Rozmery ( Š x V x H ): 415 x 516 x 160mm
• Hmotnosť: 25kg
• Montáž: Držiak na upevnenie na stenu
• Prevádzka bez akumulátora: áno
• Rozsah okolitých teplôt: -35 ~ 60 °C ( viac ako 45 °C degraduje )
• Pomerná vlhkosť: 0 ~ 95 %
• Krytie: IP65
• Vlastná spotreba: 15 W
• Komunikácia s portálom: WIFI

Vysokonapäťové batérie Pylontech H48050 disponujú výkonom 2,4 kWh a napätím 48 V.

Tieto batérie sa umiestňujú do technologických čajok. Je teda nutné k nim dokúpiť BMS, ktorá sa taktiež ukladá do technologického čajky.

Zariadenie je ľahko rozšíriteľné, umožňuje postupné zapojenie až 15 batérií. Pri vyšších požiadavkách je možné ľahko pripojiť ďalšie s rovnakou kapacitou.
